橋梁鋼結構自動化焊接的應用現狀
邁進21世紀之后，中國經濟持續不斷地穩定向前發展，進而推動了公路建設、鐵路建設以及城市交通體系的構建與完善，并且?guī)?dòng)了橋梁建設迅速地發展與進步。橋梁建設不單滿足于具備功能性，還朝著高速、大跨度、重載、環保以及美觀的方向展開發展 。我國先后建成了重慶朝天門長江大橋，它是有特色的橋，武漢天興洲長江大橋，為具特色構造的橋，南京大勝關長江大橋，屬有獨特之處的橋，銅陵長江大橋，是帶有別樣特點的橋，蘇通長江大橋，乃有特殊風格的橋，嘉紹大橋，存有獨特風貌的橋，杭州灣跨海大橋，為具別樣特色的橋，青島海灣大橋，是有獨特韻味的橋，廈漳跨海大橋鋼結構焊接自動化，屬于有特別之處的橋，湖南矮寨特大橋，是具備獨特特色的橋等許多不同類型的橋，目前正在興建港珠澳大橋，此為超級橋梁建設工程，滬通長江大橋，亦為超級橋梁建設項目，虎門二橋，同樣身為超級橋梁建設工程，我國橋梁建設不管是在數量方面，還是在建設速度方面，又或是在建造的規模方面，都是其他國家在同一時期沒辦法相比擬的。
盡管我國于鋼橋設計、制造以及架設等層面的技術水準有了極大提高，使得與發達國家間的差距得以拉近，然而應當清晰地認識到，我們同發達國家在鋼橋建造這項工作中依舊存在一定差距，我國鋼橋建設的發展態勢仍舊極為不均衡。截至2012年末，在美國60萬座橋梁里鋼橋所占比例為33%，在日本13萬座橋中鋼橋所占比例為41%，在法國鋼橋占橋梁總量的85%，可我國橋梁總數逾59萬座，但鋼橋數量在總量中所占比例不足1%，所以仍具備很大的發展空間。與我國鋼橋制造規模持續擴大的情況相比，鋼橋制造技術水平的發展較為遲緩，并且焊接工序主要運用的是埋弧焊以及氣體保護 。
半自動化的焊接辦法，或者是借助跟蹤器來進行焊接，依舊主要是依賴人工去開展作業，和大量運用機器人實施焊接的工程機械、汽車等領域相比較而言，是相對落后的。在當前這個時候，我們面臨著制造業之中技術工人日益匱乏以及勞動力成本逐漸提升的實際狀況，鋼橋制造行業的自動化焊接技術進行革新是勢在必行的。
2橋梁鋼結構自動化焊接難點
受構件結構影響，難以實現自動化焊接，大跨度桁架鋼橋設計非常美觀新穎，鋼梁桿件結構復雜且多樣，不方便進行自動化焊接。拿南京大勝關橋MS26節點桿件來說（見圖1），該節點除了跟下弦桿、加勁弦桿連接之外，還和橋面板、橫梁、豎桿、斜桿、連接系桿件等相連，一共有45個螺栓連接孔群，連接關系繁雜。因?yàn)槭芰Υ螅畲蟀搴?2mm，并且大多是熔透角焊縫和深坡口角焊縫，所以焊接量大。
受到其空間結構的影響，箱型桿件內部的焊縫，整體節點間的焊縫，空間十分狹小，所以不能采用自動化焊接。

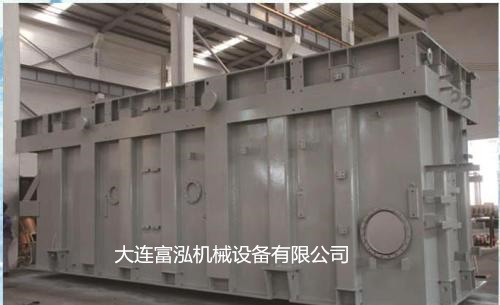

（2）因焊接位置的緣故，難以達成自動化焊接，當前自動化焊接主要是平位焊，少量立位、橫位焊縫也能夠?qū)崿F(xiàn)氣體保護焊自動化焊接，不過仰位焊縫依舊很難實現焊接自動化，以港珠澳大橋鋼箱梁為例（見圖2），在梁段整體拼裝時，腹板、橫隔板與頂板仰位角焊縫沒法采用自動化焊接，由于加勁肋構造帶來影響，橫隔板、腹板與底板間角焊縫，橫隔板與腹板間角焊縫同樣不能采用自動化焊接。
3橋梁鋼結構自動化焊接的關鍵技術
假設要推進橋梁鋼結構自動化焊接的發展進程，那么就需要鋼橋設計師、自動化設備研發單位二者之間進行緊密的配合，其中，設計師要去設計標準化的橋梁構件，由焊接設備廠來研發具備高精度的自動化設備，并且要對制造工藝展開深度的研究，只有各方共同付出努力，這項發展才能夠得以實現。下面會以港珠澳大橋制造作為例子來進行詳細的說明。
對于港珠澳大橋而言，其鋼箱梁板單元生產數量巨大，大橋有著約40萬t的板單元制造量，工程量頗為可觀，頂板、底板、腹板、橫隔板單元等量相當多這樣的同類構件，因相同構件采用標準化設計，所以極為適宜開展自動化制造，而標準化設計乃是確保港珠澳大橋制造達成自動化焊接的前提條件。
要留心對局部細節予以處理在橋梁鋼結構設計開展之際，這應當讓自動化焊接得以便利實現如在橫隔板上加勁肋施行設計之時由于存在水平肋妨礙焊槍通過的狀況當豎向肋采用機器人來做焊接處理且中間水平肋與豎向肋的間距較小的時候所以為了讓焊縫的連續性獲得保障并提升焊縫質量要確保肋間距處于40mm水平肋端部切角要≥50°（見圖3）。
（2）研發具備高精度的自動化焊接設備，此高精度自動化設備為橋梁鋼結構自動化焊接得以實現的關鍵所在。鑒于橋梁鋼結構承受疲勞載荷，所以為提升鋼橋疲勞壽命，避免脆性斷裂，要求制造精度頗高，對焊縫外觀成形、內部質量以及沖擊韌性均有較高要求，這便需要運用具備高精度的焊接機器人設備予以保障，原因在于機器人焊接設備擁有接觸傳感、電弧跟蹤等功能。
針對各種不同的橋梁結構件，制造廠的工程師要對其結構進行深入研究，還要對其制造工藝進行深入探究，進而去研發專用的加工設備，只有把合理的工藝跟先進的設備整合起來，才能達成自動化焊接，以此推進產品質量的提升，并且助益生產效率的提高。這是其中第三步相關事宜 。
首先，是U形肋板單元的自動組裝定位焊。橋面板單元那可是決定橋梁壽命的關鍵部件呀，U形肋與橋面板之間的角焊縫會直接承受車輪荷載呢，它很容易出現疲勞破壞的情況，進而影響到橋梁的安全以及壽命。橋面板單元U形肋角焊縫采用的是單面焊接方式，其熔深要求要達到U形肋厚度的80%以上鐵板，也就是說8mm厚的U形肋焊縫熔透深度要≥6.4mm，并且還不能焊漏，要達到那種“透而不漏”的效果 。U形肋的組裝精度，是保證U形肋角焊縫焊接質量的前提條件，基于此鋼結構焊接自動化，研發了U形肋板單元自動組裝定位機床，如圖4所示，它將自動行走、打磨、除塵、定位、壓緊以及機器人定位焊等功能集于一身，具備安全環保的特性，極大程度地提升了組裝效率、組裝精度以及定位焊縫質量，從而確保U形肋與橋面板的組裝間隙能夠控制在≤0.5mm 。
第二，板單元焊接機器人。橋梁結構件質量極其關鍵，影響橋梁結構件質量的最為重要的因素是焊縫質量，特別是頂板單元U形肋角焊縫，要求熔透深度達到板厚的80%以上，并且不能出現焊漏情況，同時還要具備良好的外觀質量。為保證焊接質量，研發了板單元焊接機器人，其配合反變形翻轉胎架焊接U形肋角焊縫，這是一種焊接工藝（見圖5）。經由諸多焊接試驗，明確了雙道焊接工藝，其一，第1道運用小電流打底，機器人具備的接觸傳感以及電弧跟蹤功能，能夠確保U形肋角焊縫的熔透深度；其二，第2道采用大電流蓋面，于船位進行焊接，能夠獲取優良的外觀成形，進而提升了焊接質量的穩定性。經過疲勞試驗對比，采用機器人焊接的角焊縫相較于傳統跟蹤器所焊接的角焊縫，抗疲勞性能優勢顯著，抗疲勞強度提升40MPa，切實提高了板單元的抗疲勞性能。除此之外，反變形這項技術使得板單元的焊接變形得以減小，節省了焊后進行修整所需要的人力，還節省了物力，進而提高了生產效率。
第三，橫隔板單元焊接機器人。依據港珠澳大橋橫隔板的結構特點，運用門式多頭自動化焊接系統完成焊接，每套自動焊機有兩個機械手，它們分別固定在可旋轉的托盤上，這個托盤能在門架橫梁上做左右移動，并且門架在伺服電動機驅動下能在縱向軌道上行走（見圖6）。這兩個手不僅能達成板肋兩側角焊縫同時施焊，有效減小焊接變形，還能借助程序設置鉚工，達成板肋端部自動連續包角焊接，確保了焊接質量，提升了焊縫的疲勞等級。
4橋梁鋼結構自動化焊接對焊接材料的需求
橋梁鋼結構自動化焊接，需高品質焊材，焊絲要有良好工藝性能，保證連續穩定送絲，應采用桶裝焊絲，保證焊絲纏繞不扭曲，焊接時焊絲對正性好，保證焊縫外觀成形均勻一致，防止產生“蛇形”焊縫和氣孔等缺陷，還要求焊絲熔敷效率高、飛濺小且容易脫渣。
橋梁鋼性能指標提升，致使鋼橋制造對焊接接頭標準要求很高，焊縫金屬?gòu)?qiáng)度不得低于母材標準值，而且對焊縫超強存在限制，例如對接焊縫超強不超過母材100MPa，角接焊縫超強不超過母材120MPa，甚至規定Q420qE鋼板的焊縫屈強比≤0.9。在韌性方面，對于Q370qE、Q420qE、Q500qE鋼板的相應焊材，要求-40℃沖擊吸收能量分別≥41J、47J和54J，韌性標準要求頗為高。那么，就需要去研發那種，與橋梁鋼強度相匹配，具備高韌性、低氫型特點，并且適用于自動化焊接的焊接材料。此外，伴隨耐候橋梁鋼的推廣運用，有著如耐候、耐腐蝕等等特殊性能要求的，用于橋梁的耐候鋼焊接材料，同樣亟待著有所研發。
5橋梁鋼結構自動化焊接技術的未來發展
目前，橋梁鋼結構廠內板單元生產，已能夠運用機器人自動化焊接，這提升了焊接質量，增進了焊接效率，收獲了良好的應用成效。鋼箱梁整體拼裝之際，板單元間對接焊縫數量多，節段間斜底板對接焊縫數量多，腹板立位對接焊縫數量多，還有鋼錨箱焊接時的熔透角焊縫數量多，這些焊縫質量要求高，焊接難度大。采用傳統的手工氣體保護半自動焊方法，效率低，質量穩定性欠佳，且受現場條件制約，無法采用大型的焊接機器人作業，故而需要探究便攜的小型焊接機器人焊接。還有，我們還要針對那種結構繁雜的鋼桁梁弦桿箱型桿件，去研發隔板角焊縫的焊接機器人，以及橫梁接頭板角焊縫的焊接機器人，還有腹桿接頭板角焊縫的焊接機器人。
6結語
對以鋼橋結構展開生產而言鈑金工，將自動化焊接技術加以運用，于用來提高生產效率，穩定產品質量，提升橋梁的使用壽命，及其保證安全環保等諸多方面，都有著顯著的社會效益與經濟效益，不但能夠提升我國鋼橋梁制造工藝的整體水平，而且還能夠推動其余相關行業的技術進步。所以，橋梁鋼結構焊接自動化這項技術擁有極為廣闊的應用前景啰 。
